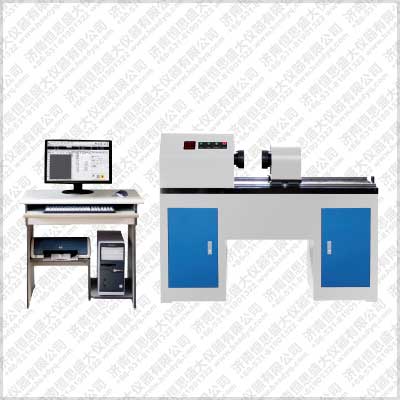

傳動軸靜態扭轉試驗機產品簡介：

1、微機控制汽車傳動軸扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統、計算機測量控制顯示系統及夾具等組成，適用于對汽車半軸、半軸、萬向節、各類構件、螺栓、雙金屬材料零部件、兩種材料組合件等靜態扭轉力學的性能測試，可以測定扭矩、屈服扭矩、扭矩、扭轉強度、扭轉角、扭矩-扭轉角之間的關系等技術指標，并有扭矩-扭轉角、扭矩-時間、扭轉角-時間等曲線。

2、該機采用臥式結構，計算機控制，全數字式數據采集控制系統，全數字交流伺服系統組成，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

3、Windows7中文操作平臺，實現扭矩、扭轉角度、變形的多種控制，使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果，試驗數據可以打印輸出。

傳動軸靜態扭轉試驗機依據標準：

1、JB/T9370―2007《扭轉試驗機技術條件》

2、GB10128―2007《金屬材料 室溫扭轉試驗方法》

3、JJG269-2006《扭轉試驗機檢定規程》

4、滿足ISO、ASTM、EN、DIN、JIS標準，用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

傳動軸靜態扭轉試驗機分項描述：

1、主 機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。夾具采用優質合金結構鋼，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，精度高。

2、驅動系統：由全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。

3、傳動系統：采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意手動調節。

4、測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

5、控制系統：

1）自動清零：主控計算機接到試驗開始指令，測量系統便自動清零；

2）測試過程：試驗過程及測量、顯示、分析等均由微機完成

3）試驗軟件：中文Windows 7用戶界面，菜單提示、鼠標選擇操作簡單方便。

4）顯示方式：數據和曲線隨試驗過程動態顯示；

5）結果再現：試驗結果可任意存取，可對數據曲線再分析；

6）曲線遍歷：試驗完成后,可用鼠標找出試驗曲線逐點的扭矩值和扭轉角數據，求取各種材料的試驗參數方便實用；

7）結果對比：多個試樣特性曲線可用不同顏色迭加、再現、局部放大,實現一組試樣的分析比較；

8）批量試驗：對參數相同的試樣,一次設定后可順次完成一批試樣的試驗；

9）試驗報告：試驗數據自動處理和顯示，并打印出實驗日期、編號、材質、扭轉等符合國家標準的實驗報告，可按用戶要求的格式對試驗報告進行編程和打印；

10）過載保護：具有過載保護功能：超負荷3-10％時自動停機，有效防止過載對操作者和傳感器的傷害；

11）自動診斷：系統具有自動診斷功能，定時對測量系統、驅動系統進行過壓、過流、超溫等檢查，出現異常情況，即自動停機，實施保護；

12）自動存盤：試驗數據和測試條件自動存盤，杜絕因突然斷電或忘記存盤引起的數據丟失；

13）具有扭轉力值和扭轉角自動跟蹤測量和加荷速度指示及峰值保持等功能。

14）獨立的數字式數據采集處理系統，也可采用計算機控制、采集、分析和處理試驗數據。

傳動軸靜態扭轉試驗機產品參數：

1、扭矩：10000N.m

2、扭矩測量范圍：100-10000N.m

3、試驗扭矩示值相對誤差：1級（±1%）

4、扭矩分辨力：1/300000碼，全程分辨率不變

5、試驗空間：1500mm

6、兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm

7、扭轉角測量范圍：無限制

8、小讀數值：0.1°

9、扭轉角測量相對誤差：±1.0%

10、扭轉速度：0.05-360°/min，無級調速，任意設定

11、扭轉速度相對誤差：設定值的±1.0%以內

12、電源電壓：AC380V 50Hz

13、扭轉方向：正轉 反轉
